Holmen Swimming Pool, Asker

The Holmen area is being developed as a local centre with shopping, services, bus station, meeting places and recreation areas, maritime business and residences. In this area the municipality of Asker has built one of Norway´s first passive swimming pool facilities.

At the outset, this swimming pool was not planned as a part of the FutureBuilt program, despite its ambitious environmental goals. In the winter of 2016 it was decided that the project should be included as a FutureBuilt pilot project. The tendering of the swimming pool was carried out using open competitions.

Holmen swimming pool has a great location in a popular recreation area by the beach. The building has a green roof which is accessible to the public and where the solar panels can be observed close up. The terrain falls in gently from the building towards the beach, creating the possibility for seating views to the fjord. The roof makes the recreation area more exciting and attractive.

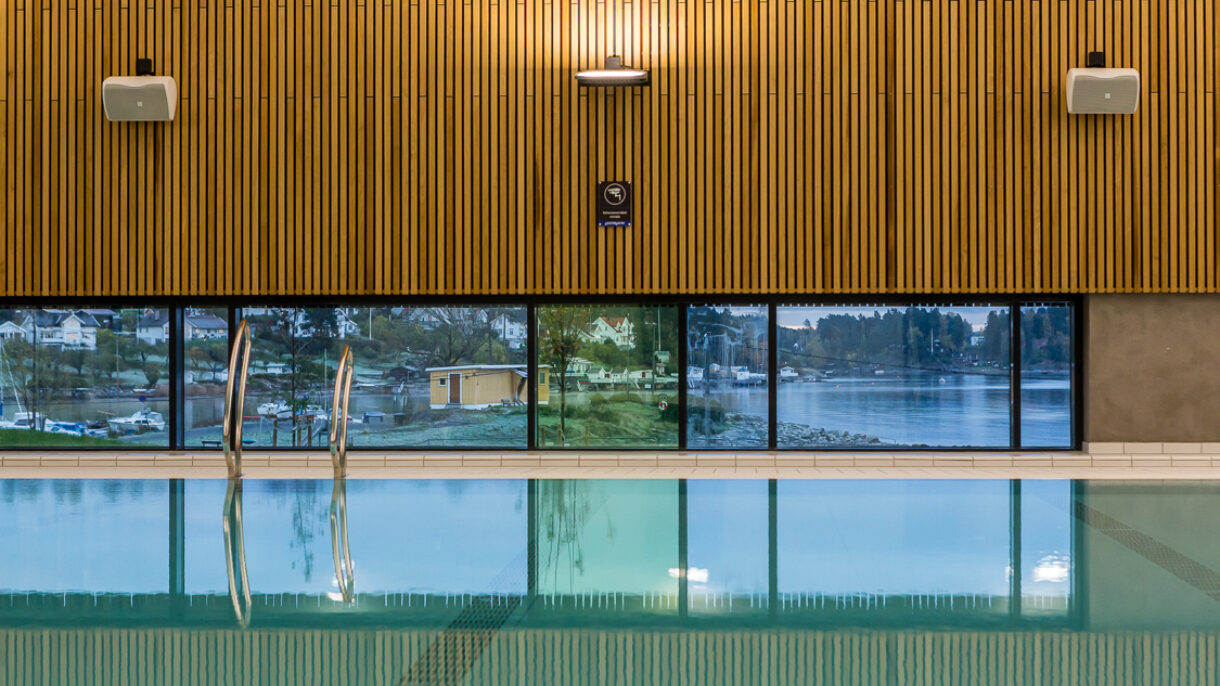

The building has two stories and contains an 8-lane pool, a therapy pool, a training room, a social room, changing rooms and a canteen. There is also a tribune for spectators. The capacity of the building is 400 guests.

The Holmen swimming pool´s architecture takes its inspiration from its surroundings and is intended to be a natural part of its environment, strengthening the movement between a public square and the beach. In addition the building will recreate the green areas that it takes over and strengthen the entire beach area. The concept was developed with the idea of activating the roof and the area around the building as green recreational spaces.

Low carbon strategies

The project´s total greenhouse gas emissions are reduced by 50 percent compared to a tailored reference building.

The swimming pool is a leading example of energy saving technology and one of the most energy effective swimming pools in Norway. The energy solutions include a total of 650 m² solar panels on the building´s roof and the south façade; about 650 m² solar hot water panels under the parking lot; 15 geothermal wells, recycling of heat from grey water; and heat recycling from the ventilation system. The project has also developed a system for overseeing, controlling and automatic management of the technical systems.

Energy

Key figures for energy production and energy reduction is presented to the pool users on a screen in the entryway in order to contribute to awareness on the subject.

Two heat pumps collect energy from 15 geothermal wells for the heating of the facility. Three other heat pumps recycle the energy from the ventilation system to the air, pool and tapwater. In this way the building also recovers the heat that evaporates from the pools themselves. To reduce the heat required in the pool water, the therapy pool and three of the lanes in the main pool have an adjustable bottom. When the pool is not in use, the bottom rise in these areas and the evaporation rate will be lower. A heat pump ensures the recycling of heat from the water used in the showers.

The geothermal wells also give the potential for free cooling, which reduces cooling needs. A solar collector in the entrance area and under the parking lot charge the energy wells in the summer and contributes to snow melting in the winter.

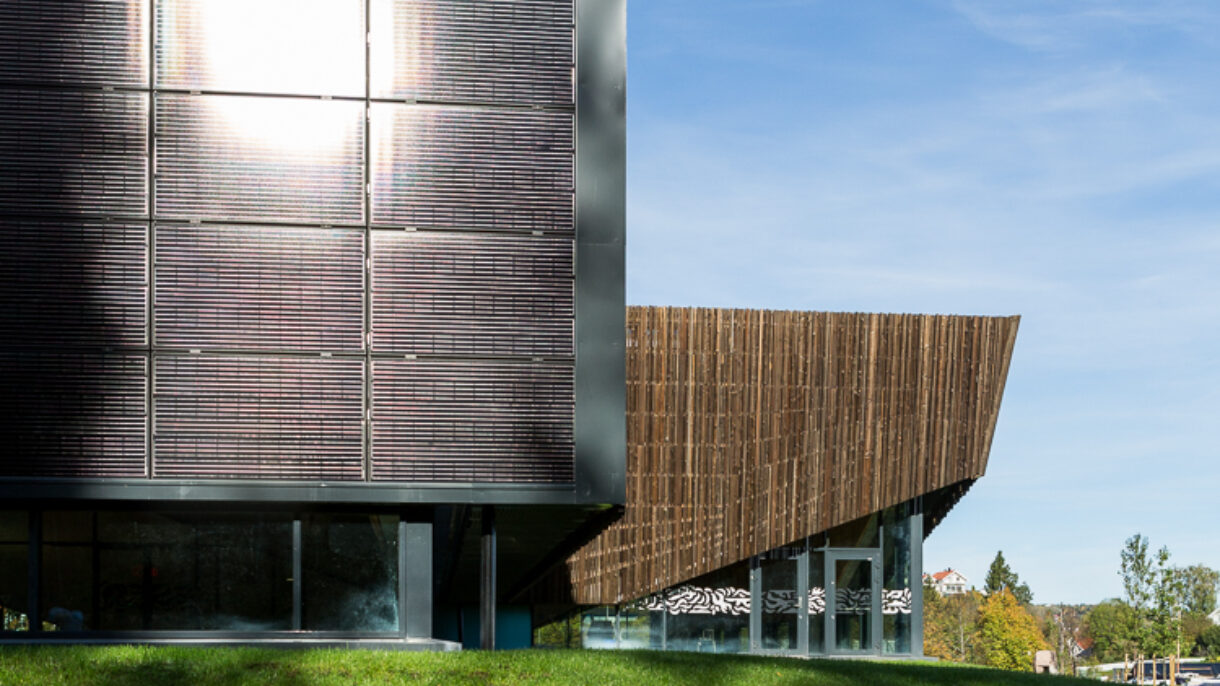

On the roof there are almost 500 m² of highly effective photovoltaic panels. Together with the 150 m2 on the south-facing façade, these panels will produce approximately 73 000 kWh annually. This will cover about 12 percent of the electricity needs of the building each year.

The swimming hall also uses obvious solutions such as water saving showers and LED lights.

Swimming pools use a lot of energy and the project has therefore mainly focused on finding cutting edge solutions for energy efficiency and energy generation. Greenhouse gas emissions associated with energy consumption have been reduced by 55 percent in comparison to a standard reference. This is due to the energy effective building and installations, combined with energy generation from photovoltaic panels, energy wells, solar heat collectors, grey water recycling and heat pumps.

Materials

Low-carbon concrete class B has been used throughout the building, but beyond that, low emission materials has not been focused on expansively. Although the ambitions were high on the energy side from the start, the use of materials did not receive as much attention. It has also been important to build a robust swimming pool that will withstand moisture and chemicals over a long period of time, which has led to extensive use of steel structures and concrete.

The project was not in the FutureBuilt program from the start. If requirements had been set for greenhouse gas reduction from material use from the start of the project, this would have been an important premise that might have influenced the architecture with associated material use and quantities.

Transport

Public transport is easily accessible with a bus stop adjacent of the swimming pool. From Holmen there is a bus-connection directly to Oslo city centre, Sandvika and Asker with the possibility to transfer to trains.

102 parking places for bicycles are provided of which 32 are under a roof and 16 have electricity connected for charging. The bicycle parking is located directly beside the main entrance.

There is low parking coverage for cars with 26 places including 4 handicap places. The parking places between the swimming hall and the adjacent recreation areas/small boat marina can be shared between the facilities. This gives some flexibility across the seasons. In the autumn and winter there is a lower demand on parking for the recreation areas and more visitors to the swimming pool, while in the summer the pattern is reversed.

The swimming hall has approximately 65 percent fewer parking places than the parking norm in Asker, which has led to reduced greenhouse gas emissions.

Bymiljø og arkitektur

Byggets arkitektur tar utgangspunkt i å beholde Holmens verdier mest mulig. Det har vært et mål at Holmen svømmehall blir en naturlig del av området og styrker bevegelsen mellom ett nytt torg som vil komme, svømmehallen og stranden. I tillegg skal bygget gi tilbake de grønne områdene som det overtar, og styrke hele strandområdet. Konseptet er utarbeidet fra idéen om å aktivere taket og arealet omkring bygningen til grønne oppholdsarealer.

Byggets grønne, sørvendte tak er tilgjengelig for publikum via en trapp med trappeheis over hovedinngangen. Terrenget faller på en avslappende måte fra bygningen ned mot stranden og skaper dermed muligheter for opphold og utsikt ut over sjøen.

Konseptet for utomhusplanen er at landskapet og bygningen danner en helhet, samt at det danner rammen for det nye torget som skal komme i området. Det nye torget skal bli et nytt rom som binder sammen og styrker sammenhengen mellom det gule huset på Holmen, havnen, stranden og svømmehallen. Fra torget vil det i fremtiden gå en gangveg opp til hovedinngangen og videre ned til stranden. Gangveien vil forbinde torget, svømmehallen, parken og stranden i en bevegelse. Hovedatkomsten til bygningen er fra torget, der det er avstigning fra busser og biler, samt syklister og gående.

Energi

Hallen er ledende innen energisparende teknologi og er en av de mest energieffektive svømmehallene i Norge. Energitiltakene omfatter til sammen 650 m² med solceller på tak og sørvegg, cirka 650 m² med solfangere under parkeringsplassen, 15 geobrønner, gjenvinning av varme fra gråvann og varmegjenvinning fra ventilasjonssystemet. Det er også utarbeidet et nytt system for overvåkning, styring og automatisk drift av de tekniske anleggene. Systemet skal muliggjøre rask avdekking av feil og bidra til enkel og energieffektiv drift av de komplekse systemene i svømmehallen. Nøkkeltall for energiproduksjon og energireduksjon presenteres for badegjestene på en skjerm ved inngangen til svømmehallen. Målet er å presentere dette på en interessant måte for å bidra til bevissthet om energitiltak.

To varmepumper henter energi fra 15 bergbrønner til oppvarming av anlegget. Tre andre varmepumper vil gjenvinne energi fra ventilasjonsanlegget til både luft, basseng og tappevann. Slik får man også utnyttet fordampingsvarmen fra bassenget. For å redusere oppvarmingsbehovet til bassengvannet, har terapibassenget og tre av banene i hovedbassenget hev- og senkbar bunn. Når bassengene ikke er i bruk, heves bunnen og avdampingen blir mindre. I tillegg sørger en varmepumpe for å gjenvinne varmen fra vannet som går ned i slukene når badegjestene bruker dusjanleggene.

Energibrønnene gir også mulighet for frikjøling som reduserer kjølebehovet. Et solfangeranlegg ved inngangspartiet og under parkeringsplassen skal lade opp energibrønnene på sommerstid og bidra til snøsmelting om vinteren.

På taket er det et solcelleanlegg på cirka 500 m² med høyeffektive solcellepaneler. Sammen med 150 m² vertikalt monterte solcellepaneler på sydveggen er det beregnet at dette vil gi en strømproduksjon på 73 000 kWh, noe som vil dekke omkring 12 prosent av det årlige strømforbruket til svømmehallen. Svømmehallen har også selvfølgelige tiltak som sparedusjer og LED-lys.

Klimagassutslipp

Det er utarbeidet et klimagassregnskap som dekker områdene transport i drift, stasjonær energi og materialbruk. Det er utarbeidet klimagassberegninger for fasen prosjektert og som bygget. Klimagassregnskap.no versjon 5 er benyttet for å lage klimagassregnskap for referansebygg og prosjektert bygg. I tillegg er det benyttet regneark for beregning av utslipp fra materialer for prosjektert bygg og «som bygget». I tillegg til et standard referansebygg fra klimagassregnskap.no er det laget et tilpasset referansebygg for materialer, som tar hensyn til byggets faktiske geometri. Idrettsbygg er benyttet siden referanse for svømmehall ikke er laget som referansebygg i klimagassregnskap.no.

Klimagassregnskap «prosjektert» viser en samlet reduksjon i klimagassutslipp på 44 prosent og « som bygget» på 50 prosent sammenlignet med et tilpasset referansebygg. Beregningen for klimagassutslipp fra transport viser at man oppnår en reduksjon fra transport på 35 prosent. Dette skyldes lavere parkeringsdekning enn gjennomsnittet for denne typer funksjonsbygg i Asker og Bærum. Svømmehaller er energikrevende, og prosjektet har derfor i hovedsak jobbet med forbildeegenskaper innen energi. På dette området er klimagassutslippene redusert med 62 prosent i forhold til referansenivået. Dette skyldes et energieffektivt bygg og installasjoner, kombinert med energiforsyning fra solceller, energibrønner, solvarme, gråvannsgjenvinning og varmepumper.

Klimagassutslipp fra materialer viser at for Holmen svømmehall «som bygget» oppnår en reduksjon fra materialer påan rprosent sammenlignet med tilpasset referansebygg. Den tilpassede referansen gir en større andel innervegger, yttervegger, tak etc. i forhold til det geometrisk enkle «skoeskebygget» som standard referansebygg er. Dette gir en økning i klimagassutslipp fra standard referansebygg. Årsakene til at klimagassutslippet har gått ned i «som bygget»-beregningen er at det er benyttet vesentlig mindre betong enn det som ble hentet fra IFC-modellen for prosjektert bygg og at enkeltprodukter, som isolasjon og armeringsstål, har dokumentert lavere verdier enn de generiske utslippstallene som ble benyttet for  referansebygg.
