Kilden Kindergarten, Oslo

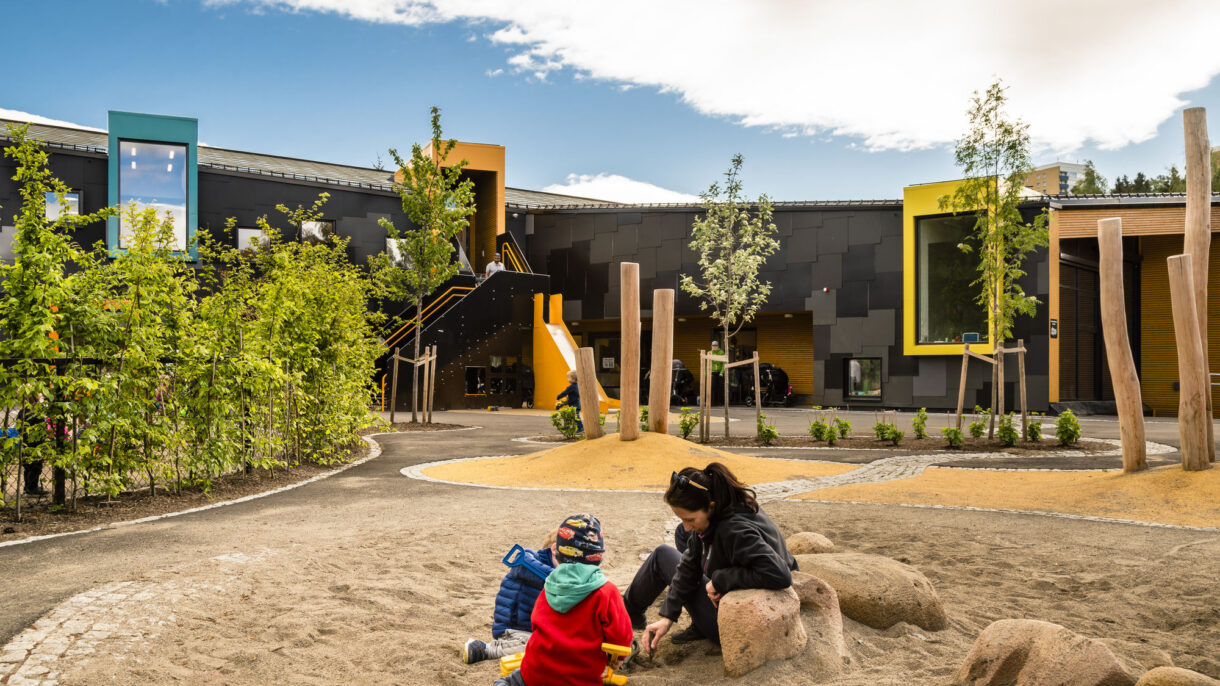

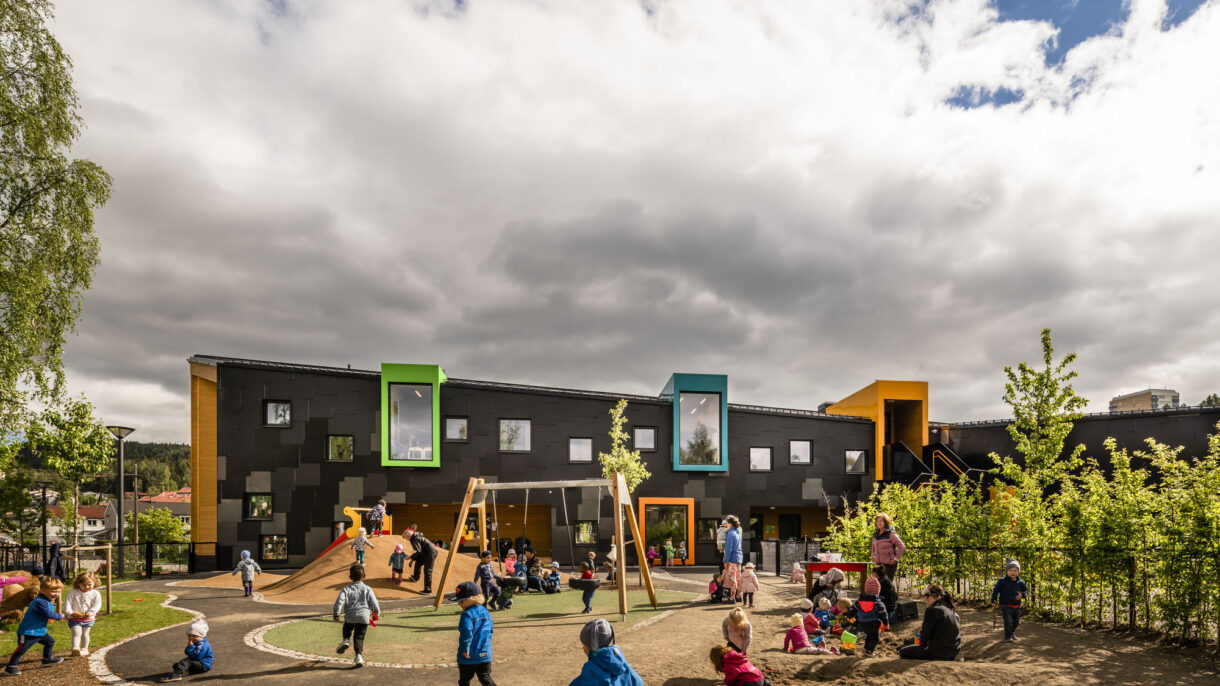

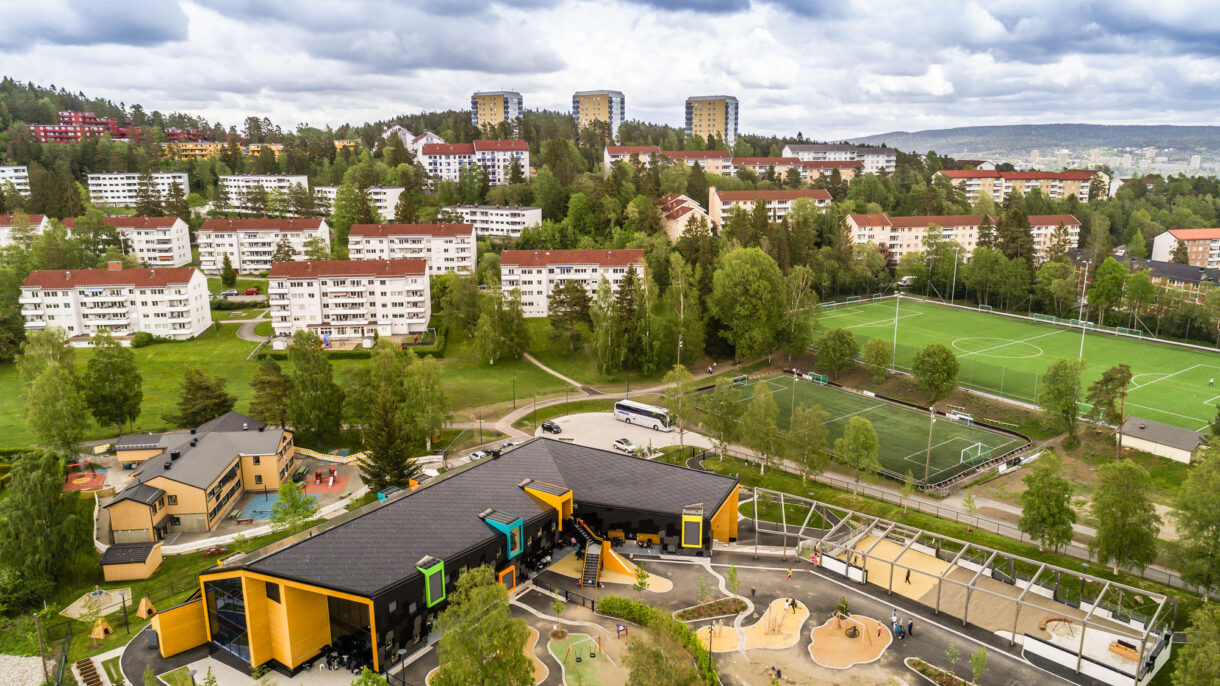

Kilden Kindergarten is built for 216 children and is one of the first plus-energy house kindergartens in Oslo. Local energy production is central to the project and was addressed by using photovoltaics as the roofing material. The gable roof angle and the direction are optimised for the placement of the cells. The building´s outer surface is conceived of as a weather skin that knits together the roof and walls as a structural whole. Parts of the existing building are re-used in outdoor structures or as fillers. The kindergarten is situated in a residential area adjacent to large green spaces.

Low carbon strategies

• Plus-energy house

• Local energy production by using photovoltaics as the roofing material

• Environmental and climate-friendly material use

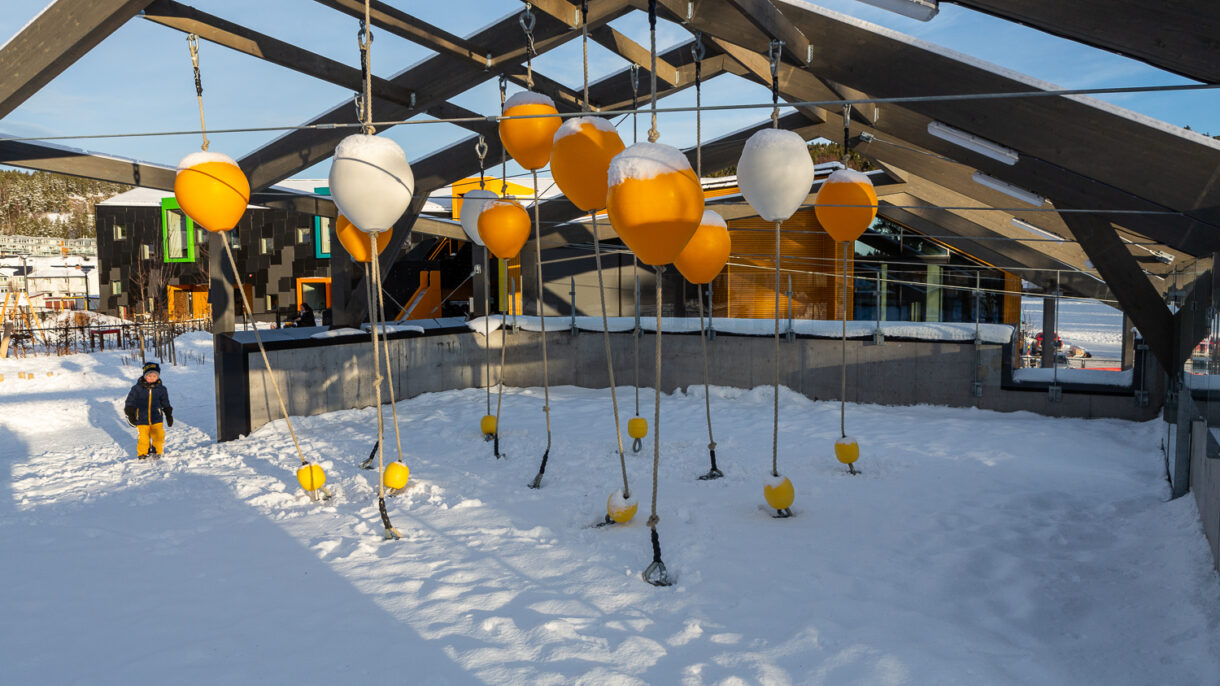

• Reuse parts of existing building in outdoor structure

• Good solutions for cyclists and pedestrians

Bymiljø og arkitektur

Intensjonen med reguleringsplanen var å beholde bygningsstrukturen, det vil si, byggenes plassering, orientering og forholdet til nærområdet. Forarbeidet til reguleringsplanen viste hvordan utearealene og bygningene vil fungere godt med eksisterende bygningsstruktur. Tomten, veiadkomst, eksisterende terreng og omkringliggende bebyggelse/ situasjon var også strukturerende elementer i planarbeidet.

Bevaring av landskapet, og utvikling av sammenhengene grøntstruktur ble vektlagt i utomhusplanen for å sikre naturmangfoldet i området. Omsorgsbygg har også utredet muligheter for å ivareta klimatilpasning i forprosjektet/detaljprosjektet.

Barnehagens uteområdet er tilgjengelig også utenom barnehagens åpningstider og på kveldstid vil hele utearealet være belyst på en måte som sikrer trygge rammer uten å sjenere naboer.

Barnehagen og uteområdet er planlagt etter prinsipp om universell utforming.

Klimagassutslipp

Dokumentasjonen i prosjekteringsfasen viste at plusshuskriteriene oppnås og materialene få reduserte klimagassutslipp på 45 prosent. Utslipp fra produksjon av solceller er ikke medtatt i regnskapet.

Transport

I 2015 ble det gjennomført en reisevaneundersøkelse for Kilden barnehage. Denne viste at 66 prosent av barna ble levert og hentet til fots eller på sykkel, 33 prosent ble kjørt og kun 1 prosent reiste kollektivt. Reisemiddelfordeling blant ansatte var 49 prosent til fots eller på sykkel, 38 prosent kollektivt og 13 prosent med bil. Disse andelene er årsgjennomsnitt. Undersøkelsen viste også at de aller fleste av reisene foretatt av barn og foreldre var korte (76 prosent bor i en avstand under 1 km), mens 43 prosent av ansatte reiste lengre (mellom 3 - 10 km).

Kilden barnehage ligger godt til rette for at barn/foreldre og ansatte kan velge et miljøvennlig reisemiddel. Det er kun 3 kortidsparkeringsplasser for foresatte og 9 bilparkeringsplasser for ansatte i Kilden og Sletta barnehage tilsammen. Det er 18 sykkelparkeringsplasser ute samt noen plasser i innendørs låst rom. Her er det også garderobe med dusj og tørkerom for de ansatte.  Kilden barnehage vurderes å ha svært god kollektivtilgang basert på antall avganger og avstand til holdeplass.

Energi

Grunnet lang avstand til nærmeste fjernvarmenett og som følge av lavt energibehov er ikke barnehagen tilkoblet Hafslunds fjernvarmeanlegg. Den valgte løsningen for oppvarming er basert på varmepumper tilknyttet brønnpark. Her benyttes varmepumpe basert på lavtemperatur til romoppvarming og ventilasjonsvarme. Til varmt tappevann benyttes en CO2- varmepumpe. All strøm til varmepumper og el-spesifikk energibehov dekkes av bygningsintegrerte solceller.

Inntakskulvert Friskluft til bygget føres til aggregat via en betongkulvert med stor termisk masse. Kulverten bidrar til å temperere den innkommende luften, og redusere både kjøle- og varmebehov i de henholdsvis varmeste og kalde periodene i året. Energibesparelsen her er moderat, idet kjøling og varme produseres på en effektiv måte i bygget, men kulverten er en passiv løsning som vil gi konstant bidrag uten behov for tilført energi. På denne måten har man kunnet introdusere termisk masse til et ellers forholdsvis lett bygg.

Kulverter er en kjent teknologi som benyttes sjelden grunnet et forholdsvis høyt kostnadsnivå versus moderat utbytte, men i dette prosjektet så har kan man bruke eksisterende bygningskjeller til kulverten og man har fått til en innovativ løsning for å boikotte kulverten når tilluften ikke bør tempereres. Kulverten er utstyrt med måleutstyr, slik at man kan loggføre luftmengder og påvirkning fra kulverten. På denne måten vil Kilden barnehage gi bedre grunnlag for vurdering av slike løsninger fremover.

CO2 varmepumpe Prosjektet har en CO2 varmepumpe til oppvarming av tappevann, idet andre varmepumpeløsninger ikke vil kunne levere vann med høy nok temperatur uten å dette påvirker systemvirkningsgraden negativt. CO2 varmepumpen har dermed en energidekningsgrad på nær 100 prosent samtidig med at den har svært høy systemvirkningsgrad, mens andre varmepumper vil typisk ikke overstige 50 prosent.

Det er ikke kjent om CO2 varmepumper er benyttet til dette formål i andre bygg av en lignende størrelse eller funksjon, selv om det finnes prosessanlegg som gjør det. Dermed er bruk av CO2 varmepumpe her innovativt, og har demonstrasjonseffekt for en rekke bygg.

Dualmode ventilering Bygget ventileres med et balansert ventilasjonsanlegg i oppvarmingssituasjon, mens det i tilfeller uten behov for gjenvinning av varme fra avtrekksluften vil være mulig å åpne luker og lufte den varme luften direkte ut. Dermed reduseres energibruk til vifter betraktelig i denne driftstilstand. Nødvendig avtrekksmengde til toaletter, stellerom osv. sikres ved en egen frittstående vifte som kobles inn når avtrekksdelen av aggregatet stoppes. Bruk av dualmode ventilering er ikke før gjort i en barnehage/undervisningsbygg i Norge.

Energiytelse Omsorgsbygg har nå en ambisjon om at alle nybygg skal være plusshus fra til 2025. Kilden barnehage har fungert som et lærings- og demonstrasjonsprosjekt. Det spesifikke kravet ble satt i samarbeid med FutureBuilt.

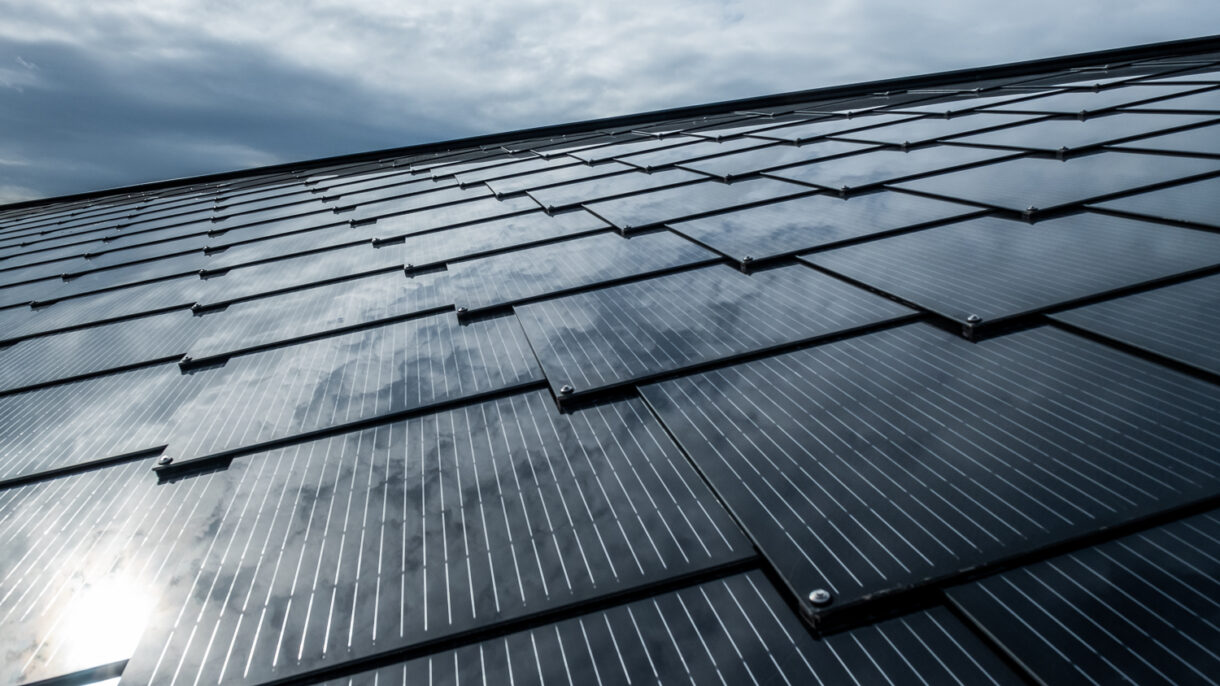

Bygningsintegrerte solceller Bygningens ytterflater formes som en værhud som knytter sammen tak og vegg til en formmessig helhet. Solcellene er integrerte i takflaten.  Saltakenes vinkel og retning er optimalisert for plassering av solcellepanelene, slik at nødvendig areal for produksjon av solstrøm oppnås.

Konstruksjoner og materialbruk

Prosjektet har høye arkitektoniske og bruksmessige kvaliteter. Prosjektets bærekonstruksjon, takelementer, etasjeskiller og innvendig trapp består i hovedsak av lett massivtre. Det er benyttet miljøvennlige materialer basert på livsløpskostnader, krav om miljødeklarasjoner og substitusjonsplikt.

Andre miljøtiltak

Maksimal avfallsmengde fra byggeriet har vært 25 kg/m² og med en kildesorteringsgrad på minst 85 prosent. I tillegg har det vært tilrettelagt for kildesortering av fem fraksjoner i barnehagen.
